مختصر تعارف
|
درستگی: |
ماپا قیمت کا 1.0 ٪ |
پائپ سائز: |
25 ملی میٹر ~ 1200 ملی میٹر (1ʺ ~ 48ʺ) |
|
آؤٹ پٹ: |
RS485 ، 4-20MA ، وائی فائی |
درمیانے درجے کا درجہ حرارت: |
0 ڈگری ~ 80 ڈگری |
مصنوع کا تعارف
E5 الٹراسونک انرجی میٹر ، ایک کاٹنے - ایج ٹرانزٹ - ٹائم ڈیوائس ، کم -}} - نبض کے ساتھ کم -}}- نبض کے ساتھ پانی کے بہاؤ اور توانائی کی پیمائش کے ل high اعلی صحت سے متعلق اور قابل اعتماد کو یقینی بناتا ہے۔
یہ لچکدار بڑھتے ہوئے طریقوں (V ، Z ، N) کے ساتھ ، ٹرانس ڈوسرز (25 ملی میٹر 1200 ملی میٹر پائپ سائز) اور اختیاری W211 اندراج ٹرانس ڈوسرز (DN2000 تک) پر کلیمپ - کی حمایت کرتا ہے۔ کلیدی چشمیوں میں 0-5.0m/s بہاؤ کی حد ، ± 1 ٪ بہاؤ کی درستگی ، اور energy 2 ٪ توانائی کی درستگی شامل ہیں۔ یہ ایک سے زیادہ نتائج پیش کرتا ہے: 4-20MA ینالاگ ، 0-5000Hz OCT پلس ، اور RS485 (Modbus/fuji پروٹوکول)۔ اختیاری وائی فائی کلاؤڈ ڈیٹا کو اپ لوڈ کرنے کے قابل بناتا ہے ، جبکہ ایس ڈی کارڈ 512 دن تک ڈیٹا اسٹور کرتا ہے۔
صارف - دوستانہ 4 × 4 کیپیڈ اور بیک لِٹ LCD کے ساتھ لیس ، یہ آسان پیرامیٹر سیٹ اپ (پائپ انفارمیشن ، یونٹ) کی اجازت دیتا ہے اور اصلی - وقت کا بہاؤ ، رفتار ، توانائی اور درجہ حرارت دکھاتا ہے۔ IP65/IP68 تحفظ کے ساتھ ، یہ -20 ~ 85 ڈگری میں کام کرتا ہے ، جو مختلف صنعتی اور تجارتی پانی کی توانائی کی پیمائش کے منظرناموں کے لئے مثالی ہے۔
- HVAC (حرارتی ، وینٹیلیشن ، اور ائر کنڈیشنگ) سسٹم
- صنعتی پانی کی نگرانی ، تجارتی پانی کی فراہمی کی پیمائش
- پانی اور گندے پانی کا انتظام
- پروسیس انڈسٹریز (کیمیائی ، دواسازی ، کھانا اور مشروبات)
- انرجی مینجمنٹ اور ماحولیاتی نگرانی
- زراعت اور آبپاشی کے نظام
- تحقیق اور ترقی
- سہولیات کا انتظام
- صنعتی دیکھ بھال اور خرابیوں کا سراغ لگانا
- کاربن فوٹ پرنٹ ، کاربن آڈٹ ، کاربن کی تشخیص ، کاربن غیر جانبداری ، اور کاربن ٹریڈنگ وغیرہ۔
پروڈکٹ پیرامیٹر
تکنیکی پیرامیٹرز
|
کارکردگی انڈیکس |
|
|
بہاؤ کی حد |
0 ~ 16 ft/s (0 ~ 5.0 m/s) |
|
درستگی |
بہاؤ کی درستگی: ± 1 ٪ (0.5 ~ 5.0m/s معیاری حالت) توانائی کی درستگی: ± 2 ٪ |
|
سیال |
پانی |
|
پائپ سائز |
25 ملی میٹر سے 1،200 ملی میٹر (1 "سے 48") |
|
فنکشنل انڈیکس |
|
|
آؤٹ پٹ |
OCT پلس آؤٹ پٹ: 0-5000Hz۔ ینالاگ آؤٹ پٹ: 4 ~ 20MA ، زیادہ سے زیادہ بوجھ 750Ω |
|
ان پٹ انٹرفیس |
2*PT1000 انٹرفیس تین - وائر سسٹم: 0 ~ 100 ڈگری (32-212 ℉) گرمی (سردی) انرجی میٹر |
|
مواصلات انٹرفیس |
RS485 Modbus |
|
وائی فائی |
تعدد کی حد: 2.412 ~ 2.484GHz ٹرانسمیٹنگ پاور: 802.11b 16 ± 2 DBM ، 802.11N 13 ± 2 DBM ، 802.11g 14 ± 2 DBM کام کا درجہ حرارت: -20 ~ 85 ڈگری کھلے ماحول میں 40 میٹر ٹرانسمیشن کا فاصلہ 40 |
|
بجلی کی فراہمی |
10 ~ 36VDC/1A۔ |
|
معیاری SD کارڈ |
زیادہ سے زیادہ اسٹوریج کی مدت: 512 دن ، اسٹوریج کا وقفہ: 1-3600 سیکنڈ |
|
کیپیڈ |
سپرش ایکشن کے ساتھ 16 (4 × 4) کلید۔ |
|
اسکرین ڈسپلے کریں |
20 × 2 جعلی الفانومیرک ، بیک لائٹ ایل سی ڈی۔ |
|
نمی |
99 ٪ RH تک ، غیر - کنڈینسنگ۔ |
|
درجہ حرارت |
ٹرانسمیٹر: 14 ڈگری F سے 122 ڈگری F (–10 ڈگری ~ 50 ڈگری) ٹرانس ڈوزر: 32 ڈگری ایف سے 176 ڈگری ایف (0 ڈگری ~ 80 ڈگری) |
|
جسمانی خصوصیات |
|
|
ٹرانسمیٹر |
پی سی/اے بی ایس ، آئی پی 65 |
|
ٹرانس ڈوزر |
انکپسولیٹڈ ڈیزائن ، IP68 |
|
کیبل |
کیبل کی معیاری لمبائی: 30 فٹ (9 میٹر) زیادہ سے زیادہ لمبائی 1000 فٹ (305 میٹر) |
|
وزن |
ٹرانسمیٹر: تقریبا 0.7 کلو گرام ٹرانس ڈوزر: تقریبا 0.4 کلو گرام |

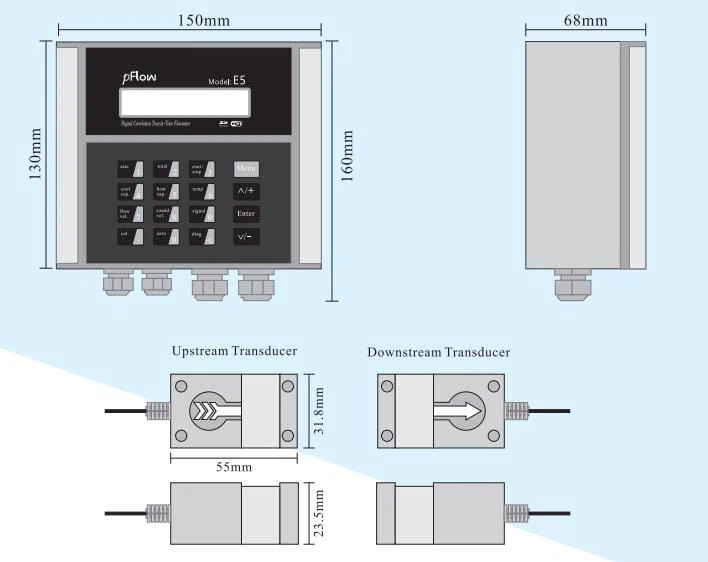

جسمانی پیرامیٹرز

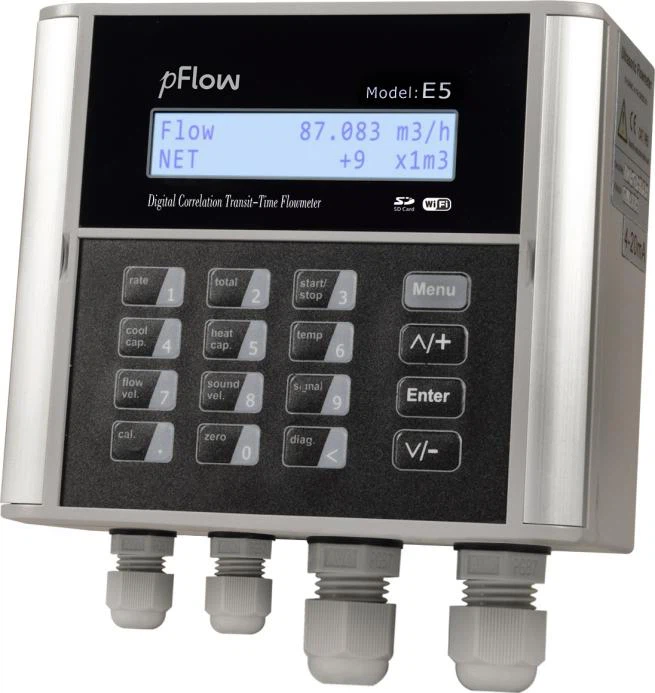

ظاہری شکل
Installation
سوالات
س: E5 BTU میٹر کی توانائی کی درستگی کیا ہے؟
A: اس کی توانائی کی درستگی ± 2 ٪ (0.5 m/s ~ 5.0m/s بہاؤ کی حد) ہے۔
س: E5 BTU میٹر کون سا عارضی سینسر استعمال کرتا ہے؟
A: یہ معیاری PT1000 ٹیمپ سینسر (0-100 ڈگری) استعمال کرتا ہے۔
س: کیا E5 BTU میٹر وائی فائی کے ذریعے رابطہ قائم کرسکتا ہے؟
A: ہاں ، اختیاری وائی فائی کلاؤڈ سرورز پر ڈیٹا اپ لوڈ کرتا ہے۔
س: E5 BTU میٹر کا ESN کیسے دیکھیں؟
A: ونڈو M61 میں انوکھا ESN دیکھیں۔
س: E5 BTU میٹر کی بجلی کی فراہمی کیا ہے؟
A: یہ 10 ~ 36VDC/1A بجلی کی فراہمی کا استعمال کرتا ہے۔
