مختصر تعارف

درستگی:	±2.0%	پائپ سائز:	DN20 ~ DN80
آؤٹ پٹ:	RS485 ، 4-20MA	درمیانے درجے کا درجہ حرارت:	0 ڈگری -60 ڈگری

مصنوع کا تعارف

الٹراسونک فلو میٹر پر E3R کلیمپ - مختلف صنعتی ایپلی کیشنز میں درجہ حرارت کی عین مطابق پیمائش کے لئے ڈیزائن کیا گیا ہے۔ لوراوان مواصلاتی ٹکنالوجی سے لیس ، یہ لمبی - رینج ، کم - پاور ڈیٹا ٹرانسمیشن کو قابل بناتا ہے ، جس سے یہ ریموٹ مانیٹرنگ کے لئے مثالی ہے۔ E3R کی وسیع درجہ حرارت کی پیمائش کی حد اور اعلی درستگی متنوع ماحول میں قابل اعتماد کارکردگی کو یقینی بناتی ہے ، جو عمل کی اصلاح اور توانائی کے انتظام کے ل essential ضروری اعداد و شمار فراہم کرتی ہے۔ اس کا غیر - ناگوار ڈیزائن موجودہ پائپ لائنوں میں خلل ڈالے بغیر آسان تنصیب کی اجازت دیتا ہے ، جس سے درجہ حرارت کی پیمائش کی ضروریات کا ایک ورسٹائل حل بنتا ہے۔

پروڈکٹ ایپلی کیشنز

میونسپل انجینئرنگ
صنعتی پانی کی نگرانی ، تجارتی پانی کی فراہمی کی پیمائش
پانی اور گندے پانی کا انتظام
HVAC (حرارتی ، وینٹیلیشن ، اور ائر کنڈیشنگ) سسٹم
پروسیس انڈسٹریز (کیمیائی ، دواسازی ، کھانا اور مشروبات)
انرجی مینجمنٹ اور ماحولیاتی نگرانی
زراعت اور آبپاشی کے نظام
تحقیق اور ترقی
سہولیات کا انتظام
صنعتی دیکھ بھال اور خرابیوں کا سراغ لگانا
کاربن فوٹ پرنٹ ، کاربن آڈٹ ، کاربن کی تشخیص ، کاربن غیر جانبداری ، اور کاربن ٹریڈنگ وغیرہ۔

پروڈکٹ پیرامیٹر

تکنیکی پیرامیٹرز

کارکردگی انڈیکس
بہاؤ کی رفتار	0.1 ~ 16 فٹ/s (0.03 ~ 5.0m/s)
درستگی	med 2 ٪ پیمائش کی قیمت ، رفتار ＞ 0.3m/s
پائپ سائز	DN20 ~ DN80
درجہ حرارت کی حد	0 ~ 60 ڈگری
درجہ حرارت کے فرق کی حد	2~50K
درجہ حرارت کی قرارداد	0.01 ڈگری
میڈیم	پانی
پائپ میٹریل	کاربن اسٹیل ، سٹینلیس سٹیل ، تانبے ، پیویسی (صارف کے انتخاب کی ضروریات کے مطابق ، اس کا انتخاب فیکٹری میں کیا گیا ہے ، اور تفصیلات آلے کے ڈسپلے کے تابع ہیں۔)
فنکشن کی وضاحتیں
ان پٹ انٹرفیس	درجہ حرارت سینسر پر 2*PT1000 کلیمپ -
مواصلات انٹرفیس	RSS485 ؛ فوجی یا موڈبس پروٹوکول
لورا مواصلات	زیادہ سے زیادہ ٹرانسمیٹ پاور: 22 ڈی بی ایم درجہ حرارت: -40 ~ 85 ڈگری لوراوان مواصلات پروٹوکول دستیاب ہے
لورا فریکوئینسی سلیکشن	EU 868 تعدد: 863000000} ~ 865400000 ، یونٹ: ہرٹز US915 تعدد: 902300000 ~ 914900000 ، یونٹ: ہرٹج CN779 تعدد: 780100000 ~ 786500000 ، یونٹ: ہرٹج EU433 تعدد: 433775000 ~ 434665000 ، یونٹ: ہرٹج AU915 تعدد: 915200000 ~ 927800000 ، یونٹ: ہرٹج CN470 تعدد: 470300000 ~ 489300000 ، یونٹ: ہرٹج AS923 (HK) تعدد: 920000000 ~ 925000000 ، یونٹ: ہرٹج
بجلی کی فراہمی	10-36VDC/500MA
کی بورڈ	4 ٹچ چابیاں
اسکرین ڈسپلے کریں	1.44 "ایل سی ڈی رنگین اسکرین ، قرارداد 128 * 128
درجہ حرارت	ٹرانسمیٹر: -10 ڈگری ~ 50 ڈگری ٹرانس ڈوزر: 0 ڈگری ~ 60 ڈگری
نمی	نسبتا hum نمی 0 ~ 99 ٪ ، کوئی گاڑھا ہونا نہیں
آئی پی کی درجہ بندی	IP54
جسمانی خصوصیات
ٹرانسمیٹر	تمام - میں - ایک
ٹرانس ڈوزر	کلیمپ پر
کیبل	Ø5 چھ - کور کیبل ، معیاری لمبائی: 2 میٹر

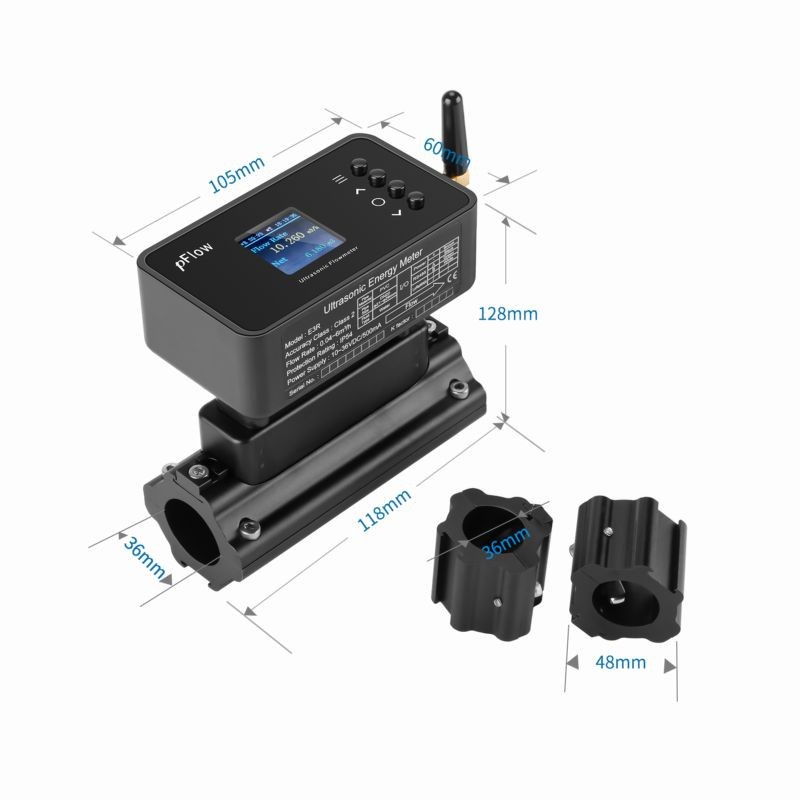

جسمانی پیرامیٹرز

پائپ قطر کا موازنہ ٹیبلیونٹ: ملی میٹر
ماڈل	پائپ کا برائے نام اندرونی قطر	W	W1	L	L1	H	Ø
E3R	DN20	60	51	105	118	121	29
	DN25	60	56	105	118	128	36
	DN32	60	63	105	118	135	43
	DN40	60	74	105	118	146	54
	DN50	60	89	105	153	159	67
	DN65	60	102	105	153	172	80
	DN80	60	113	105	153	183	91

ظاہری شکل

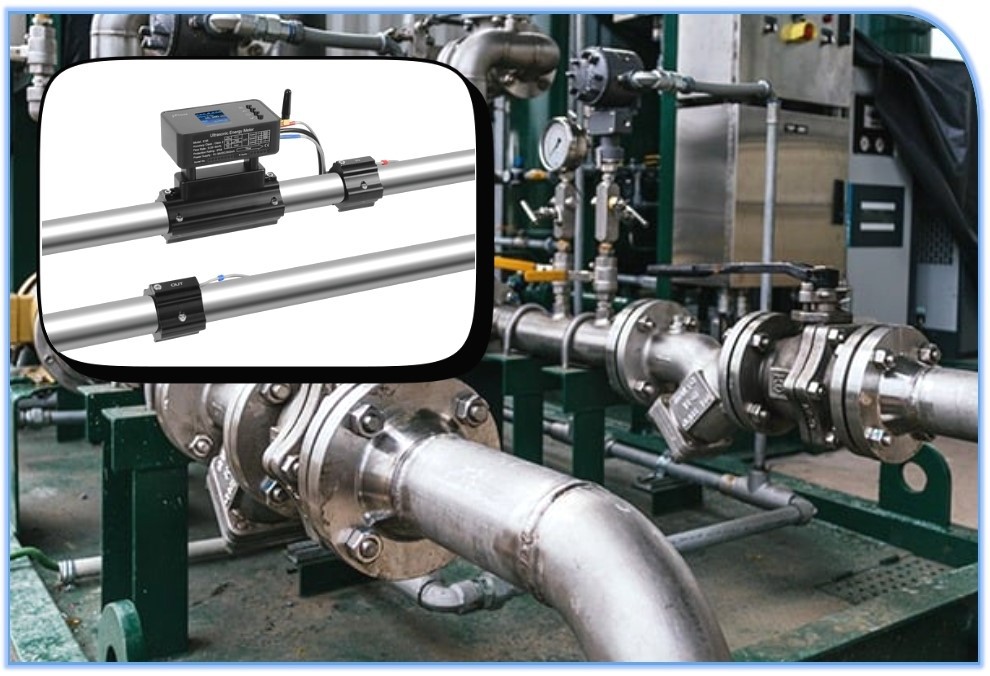

Installation

سوالات

س: E3R الٹراسونک فلو میٹر کی درجہ حرارت کی پیمائش کی حد کتنی ہے؟

A: E3R الٹراسونک فلو میٹر 0 ڈگری سے 60 ڈگری (32 ڈگری F سے 140 ڈگری F) درجہ حرارت کی پیمائش کرسکتا ہے ، جس سے یہ صنعتی ایپلی کیشنز کی ایک وسیع رینج کے لئے موزوں ہے۔

س: دور دراز کے مقامات پر لوراوان کی خصوصیت سے فائدہ کے درجہ حرارت کی پیمائش کیسے ہوتی ہے؟

A: لوراوان کی خصوصیت E3R الٹراسونک فلو میٹر کو کم بجلی کی کھپت کے ساتھ طویل فاصلوں پر درجہ حرارت کے اعداد و شمار کو منتقل کرنے کی اجازت دیتی ہے ، جس سے یہ دور دراز کی نگرانی کے لئے مثالی ہوجاتا ہے جہاں رسائی محدود ہے۔

س: کیا E3R الٹراسونک فلو میٹر کو درجہ حرارت کی نگرانی کے لئے موجودہ نظاموں میں آسانی سے مربوط کیا جاسکتا ہے؟

A: ہاں ، E3R الٹراسونک فلو میٹر کو ڈیزائن پر غیر -}}}} - کے ساتھ ڈیزائن کیا گیا ہے ، جس سے موجودہ پائپ لائنوں میں خلل ڈالے بغیر آسان تنصیب کی اجازت ملتی ہے ، جس سے درجہ حرارت کی نگرانی کے لئے موجودہ نظاموں میں ضم ہونا آسان ہوجاتا ہے۔

س: E3R الٹراسونک فلو میٹر میں لوراوان کا استعمال کرتے ہوئے کس طرح کا ڈیٹا منتقل کیا جاسکتا ہے؟

A: E3R الٹراسونک فلو میٹر اصلی - وقت کے درجہ حرارت کے اعداد و شمار ، بہاؤ کی شرح اور لوراوان کا استعمال کرتے ہوئے دیگر متعلقہ پیمائش کو منتقل کرسکتا ہے ، جو ریموٹ مانیٹرنگ اور تجزیہ کے لئے جامع بصیرت فراہم کرتا ہے۔

س: صنعتی ترتیبات میں لوراوان پروٹوکول درجہ حرارت کی پیمائش کی وشوسنییتا کو کیسے بڑھاتا ہے؟

A: لوراوان پروٹوکول کم سے کم بجلی کی کھپت کے ساتھ طویل فاصلوں پر قابل اعتماد ڈیٹا ٹرانسمیشن کو یقینی بناتا ہے ، جس سے صنعتی ترتیبات میں درجہ حرارت کی پیمائش کی وشوسنییتا میں اضافہ ہوتا ہے جہاں عمل پر قابو پانے اور اصلاح کے ل consistent مستقل اعداد و شمار بہت ضروری ہیں۔
